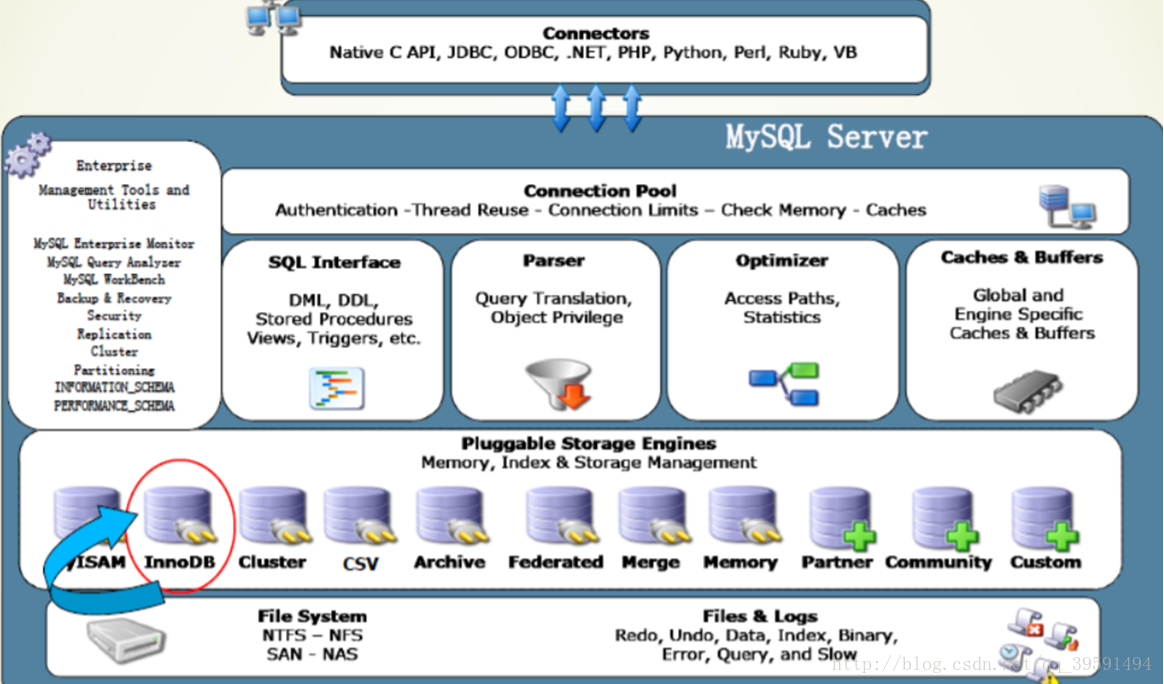

一、以下是mysql的架构图
Mysql架构组成之存储引擎总结
1． Connectors的意思是不同语言中与sql的交互，在第一行其中有大家最熟知的php、python、perl等。
2． Management Tools这个是系统管理和控制的工具，在左上角框内写了很多的工具，列如我们最熟知的Security等控制工具。
3． Sql interface（SQL接口）主要功能接受用户的sql命令，并且返回给用户，比如我们写一个select * from 就是在调用sqlinterface很好理解
4． Parser（解析器）将sql语句分解成数据结构，并且将这个数据结构传递给后续的步骤。以后sql语句的传递和处理就是基于这个结构的，如果分解遇到了错误，那么说明这条sql语句是不合理的
5． Optimizer（查询优化器）sql语句在查询之前会使用查询优化器对查询进行优化
6． Caches&buffers（查询缓存）意思就是如果我们查询一个表有命中的查询结果，查询语句就可以直接去查询缓存中取数据
7． Engines（存储引擎）现在有很多种存储引擎，各个存储引擎的优势各不一样，最常用的MyISAM,InnoDB这两种引擎
二、MyISAM与InnoDB的区别及优缺点
在mysql5.1之前默认的存储引擎MyISAM，MyISAM存储引擎的表在数据库中，每一个表都被存放为三个表名的物理文件，首先肯定会有任何存储引擎都不可缺少的存放表结构定义信息的.frm文件，另外还有.MYD&MYI文件，存放了表数据(.MYD)和索引数据(.MYI) MtISAM文件支持三种类型的索引B-Tree R-TreeFull-text在这三个索引中经常用的就是B-Tree索引，另外B-Tree索引有一个较大的限制，就是一个索引所有字段长度之和不能超出1000个字节，它不支持事务，只有锁表。例如以下情况会造成表损坏。Mysql正在写入表时。别kill强制杀死，主机宕机等事故
1、 Innodb在功能方面最重要的一点就是对事务的支持，让innodb成为mysql最为流行的存储引
2、 锁定机制的改进，innodb改变了MyISAM的锁机制，实现了行锁。
3、 实现外键innodb实现了外键引用这一数据库的重要特征
4、 Innodb存储引擎也和MyISAM不太一样，虽然也有.FRM文件来存放表的结构，但是表数据和索引数据是存放在一起的，至于是每个单独放在一起还是所有的表存放在一起，完全都是由用户来决定的
MyIASM不支持事务，而Innodb支持，Innodb的AUTOCOMMIT默认是打开的，每条sql语句会默认被封装成一个事务，自动提交，这样会影响速度，建议还是把多条sql语句显示放在begin和commit之间，组成一个事务去提交。

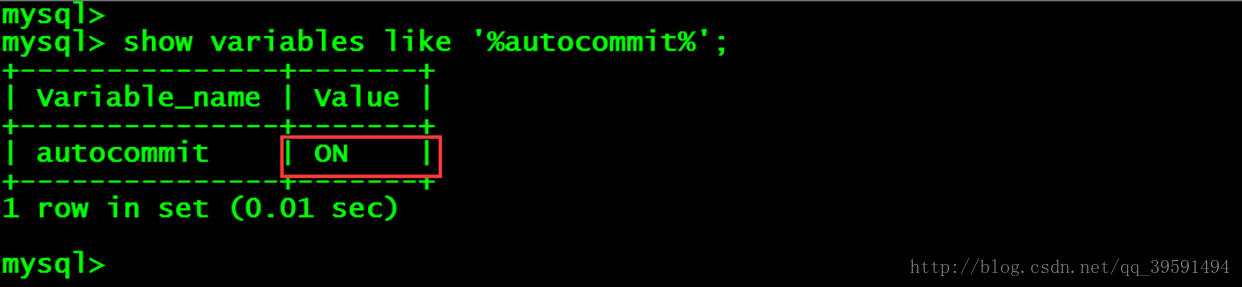

Innodb的AUTOCOMMIT默认是打开的如下：
#mysql> show variables like '%autocommit%';ema;"
Mysql架构组成之存储引擎总结
三、运维工程中会用到的相关选项总结：

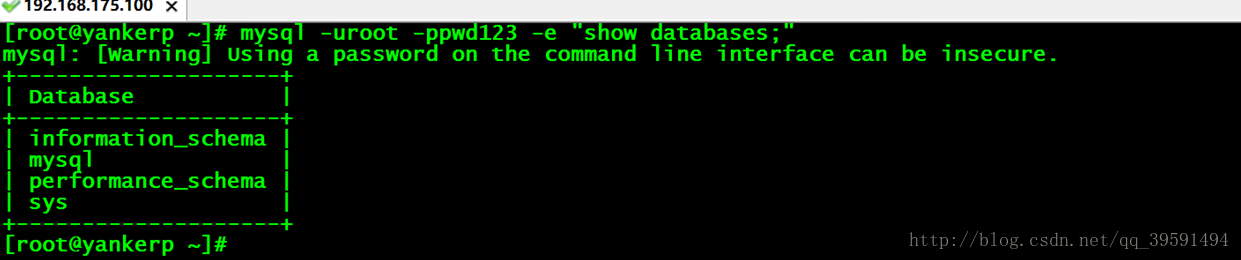

1、-e参数 –execute=name，这个参数主要告诉mysql我要执行-e后面的某个命令，而不是通过mysql连接登陆到mysql服务上面。列如我们需要查询mysql中有哪些库具体操作如下：
#mysql –uroot –pxxx -e “show databases;”
Mysql架构组成之存储引擎总结

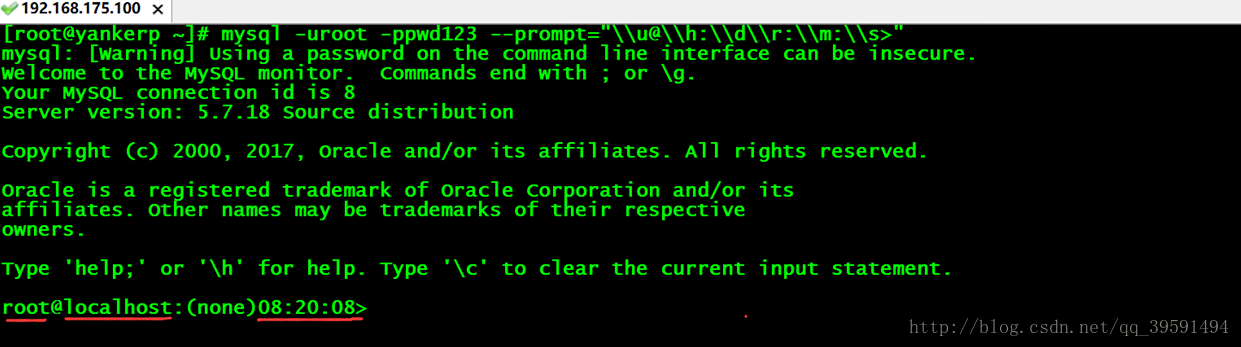

2、建议提示符定义： “\\u@\\h:\\d\\r:\\m:\\s>“
#mysql -uroot -ppwd123 --prompt=”\\u@\\h:\\d\\r:\\m:\\s>“
Mysql架构组成之存储引擎总结
U:用户 H:主机 d:当前数据库 r:时 m:分 s:秒
3、–tee=name参数，这个参数用来告诉mysql，将所有的输入和输出内容都记录进文件，在我们一些较大维护变更的时候，为了方便最好是将整个操作的过程的所有输入&输出保存下来。操作如下：
mysql–uroot –pxxx –tee=/这里跟保存路径
列如：我在/var/log/创建一个测试的日志然后在数据库中创建abc库创建tb1表然后查询测试日志是否存在。
Mysql架构组成之存储引擎总结
4、然后打开测试日志查看操作过程
Mysql架构组成之存储引擎总结
5、mysqladmin参数
mysqladmin提供的功能都是与mysql管理相关的各种功能，其中也可以加ping命令，ping命令可以很容易的检测mysql服务是否正常的提供服务
#mysqladmin -uroot –pxxx -h localhost ping
Mysql架构组成之存储引擎总结
以上是本机测试本机如果要远程测试的话直接把localhost改为服务器的IP地址就可以了；前提需要开放3306端口firewall-cmd–add-port=3306/tcp –permanent

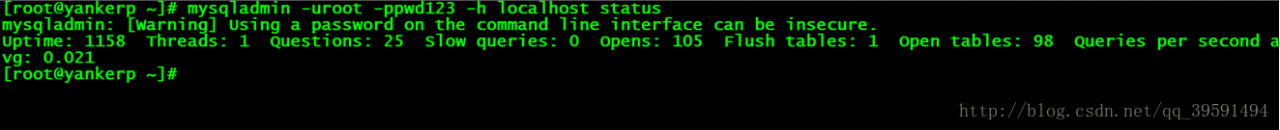

6、status参数可以直接获取当前mysql服务器的几个基本的状态值，如下：
#mysqladmin -uroot -ppwd123 -h localhost status
Mysql架构组成之存储引擎总结

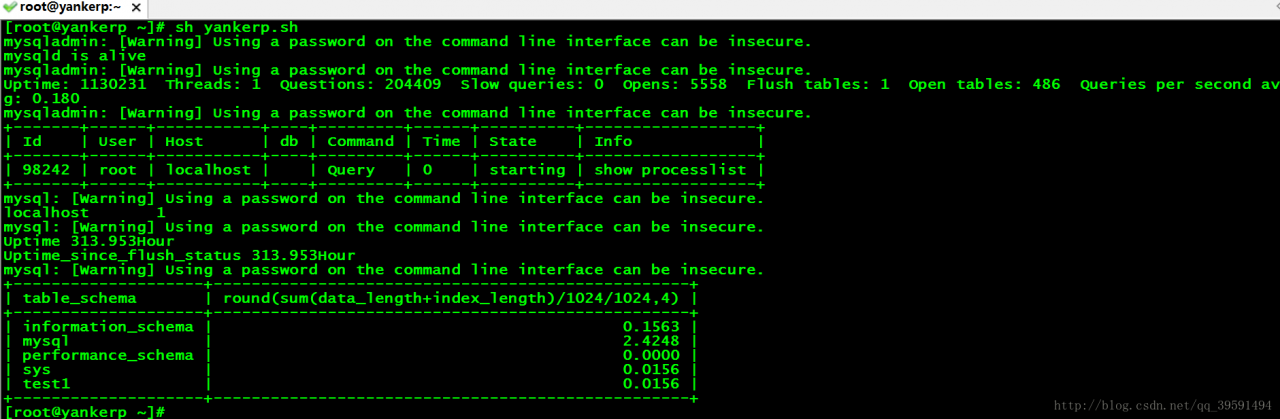

#!/bin/bash
#检测mysql server是否正常提供服务
mysqladmin -uroot -ppwd123 -h localhost ping
#获取mysql当前的几个状态值
mysqladmin -uroot -ppwd123 -h localhost status
#获取数据库当前的连接信息
mysqladmin -uroot -ppwd123 -h localhost processlist
#获取当前数据库的连接数
mysql -uroot -ppwd123 -BNe "select host,count(host) from processlist group by host;"
information_schema
#显示mysql的uptime
mysql -uroot -ppwd123 -e "show global status like '%uptime%'"|awk '/ptime/{ calc = $NF / 3600;print $(NF-1), calc"Hour" }'
#查看数据库的大小
mysql -uroot -ppwd123 -e "select table_schema,round(sum(data_length+index_length)/1024/1024,4) from information_schema.tables
group by table_schema;"
Mysql架构组成之存储引擎总结
在以上图中出现一条mysql: [Warning] Using a password on the command line interface can be insecure.这句话告诉我们，[警告]在命令行界面使用密码可能是不安全的。
2、在安装完全新的mysql数据库后查看库，会发现它默认有4个库
Mysql架构组成之存储引擎总结
information_schema：数据字典，这个数据库存放了其他所以数据库的信息也就是（元数据）。元数据是关于数据库的数据，如database name 或 table name，列的数据类型，或访问权限等。
performance_schema：性能字典，此数据库为数据库性能优化提供很重要的参考信息
sys：mysql5.7提供了sys系统数据库。sys数据库里面包含了一系列的存储过程，自定义函数以及试图来帮助我们快速的了解系统的元数据信息，sys系统数据库结合了information_schema&&performance_schema的相关数据，让我们更加容易的检索元数据。
