多接入方式构建企业级混合云

云企业网致力于为客户提供优质的网络传输环境,通过简化客户的组网过程,帮助客户快速构建一张具有企业级规模和通信能力的混合云网络。本文介绍云企业网如何通过和高速通道物理专线、VPN网关、智能接入网关组合使用,快速构建一张混合云网络。

网络拓扑介绍
本文以如下网络拓扑为例:
客户分别在北京、上海、杭州和广州部署了云下IDC服务。
客户也在云上部署了服务,包括北京专有网络(VPC)、上海专有网络(VPC)、杭州专有网络(VPC)和深圳专有网络(VPC)。
北京IDC和上海IDC通过专线接入到阿里云接入点,并将对应的边界路由器(VBR)加载到云企业网内。
杭州IDC通过VPN网关连接到杭州VPC。
广州IDC通过智能接入网关上云,并将智能接入网关所属的云连接网(CCN)加载到云企业网内。
分别将北京、上海、深圳和杭州的VPC加载到云企业网内。

file

IP地址规划
构建混合云网络时,必须确保所有要互通的网络地址不冲突。本文中的网段规划如下:

网络 IP地址段
杭州IDC 10.1.1.0/24
广州IDC 10.1.2.0/24
北京IDC 10.1.3.0/24
上海IDC 10.1.4.0/24
北京VPC 192.168.1.0/24
深圳VPC 192.168.2.0/24
上海VPC 192.168.3.0/24
杭州VPC 192.168.4.0/24

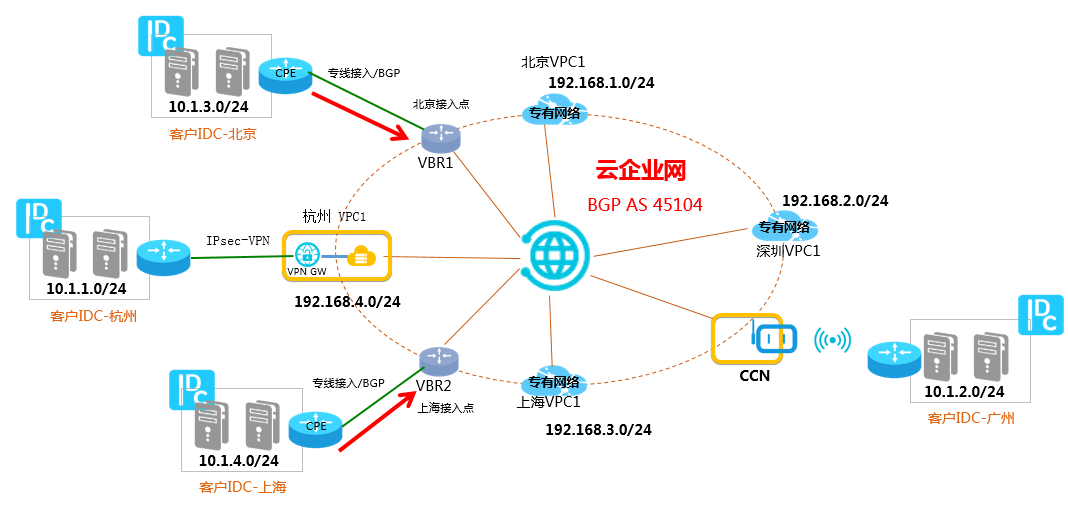

北京、上海IDC专线接入上云

file

配置说明:

北京、上海的IDC通过专线连接到VBR,并且IDC和VBR之间已经建立起BGP邻居关系。详细信息,请参见配置BGP。https://help.aliyun.com/document_detail/91267.html?spm=a2c4g.11186623.2.19.b9a42b35HxbEa1#concept-ljj-4vx-dfb
北京IDC和上海IDC的CPE设备,将IDC地址段通过BGP宣告到云企业网。CPE主要配置如下表所示:

配置 北京CPE 上海CPE
Local BGP ASN A B
Peer BGP ASN 45104 45104
Network 10.1.3.0/24 10.1.4.0/24

IDC和VBR之间建立起BGP邻居关系后,IDC和VBR就可以彼此学习到对方的路由信息。

杭州IDC通过VPN网关接入上云

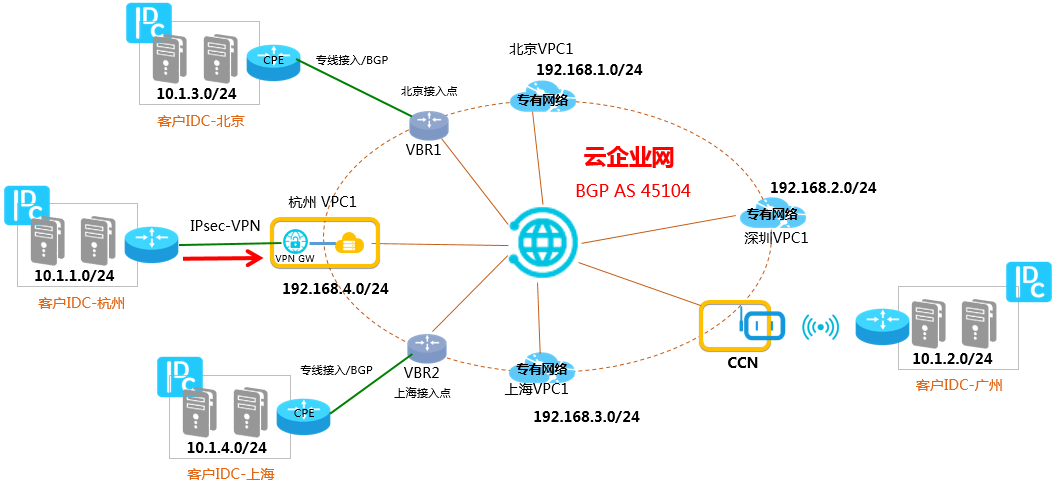

file

配置说明:

杭州IDC通过IPsec-VPN连接到杭州VPC,接入阿里云。详细信息,请参见建立VPC到本地数据中心的连接。https://help.aliyun.com/document_detail/65072.html?spm=a2c4g.11186623.2.21.b9a42b35HxbEa1#concept-c4h-slz-wdb
配置指向云上的明细路由或默认路由。
明细路由配置:

目标网段 下一跳
10.1.2.0/24 VPN网关
10.1.3.0/24 VPN网关
10.1.4.0/24 VPN网关
192.168.1.0/24 VPN网关
192.168.2.0/24 VPN网关
192.168.3.0/24 VPN网关
192.168.4.0/24 VPN网关

默认路由配置:

目标网段 下一跳
0.0.0.0/0 VPN网关

为了能够让IDC和云企业网内加载的各网络实例之间互相通信,需要在连接VPN网关的VPC内,配置一条指向IDC侧(VPN网关)的路由,并且宣告到云企业网内。

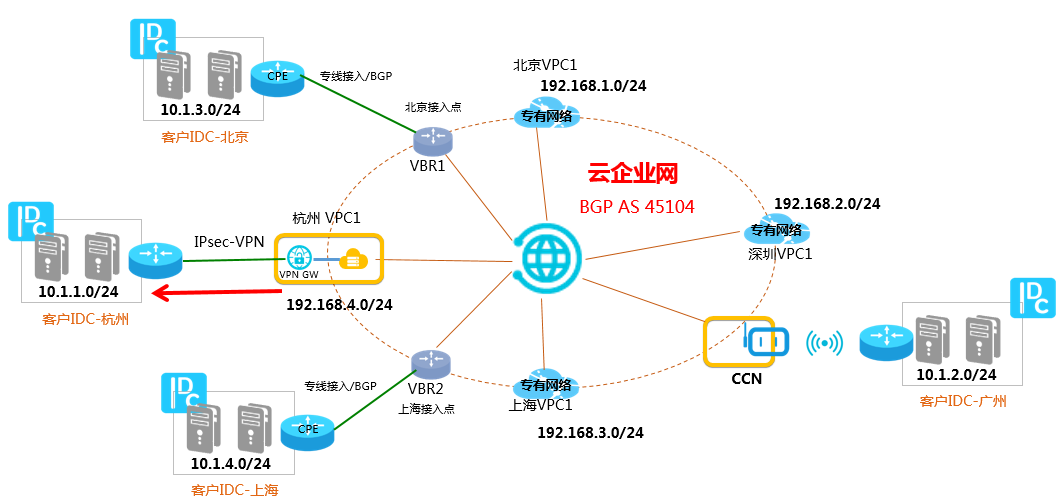

file

参考以下步骤配置路由:

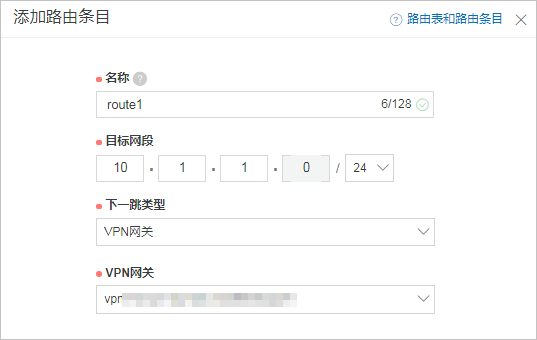

在VPC路由表内配置一条目标网段是10.1.1.0/24,下一跳指向VPN网关的路由。

file

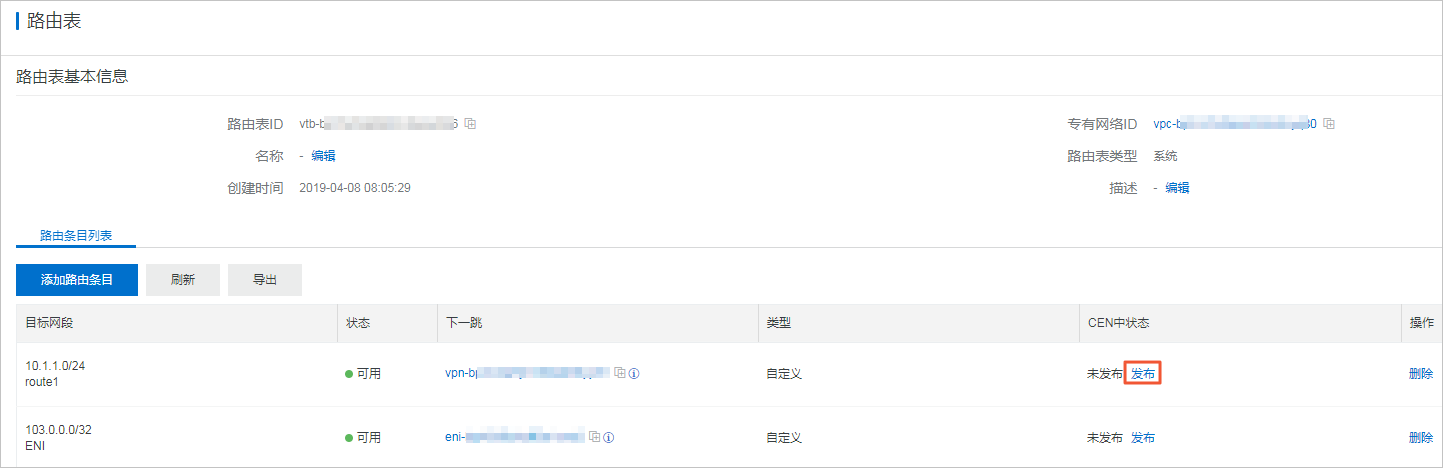

在杭州VPC内发布该路由到云企业网。

file

通过以上操作,云企业网内的所有网络实例便可以学习到该条指向IDC的路由,本地IDC就可以和云企业网内的任意网络实例互通。详细信息,请参见IDC通过VPN网关上云方案。https://help.aliyun.com/document_detail/87042.html?spm=a2c4g.11186623.2.25.b9a42b35HxbEa1#concept-h3t-bnn-l2b

广州IDC通过智能接入网关上云

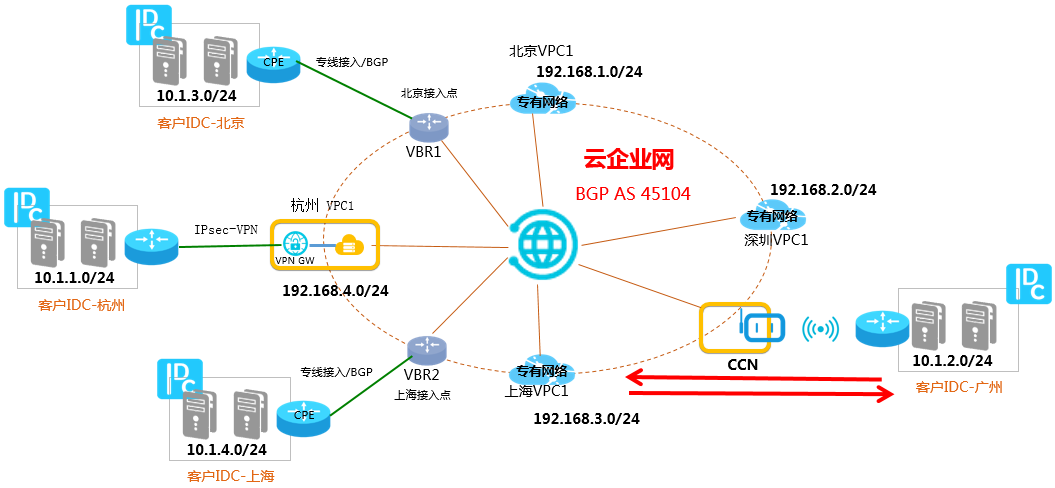

file

配置说明:

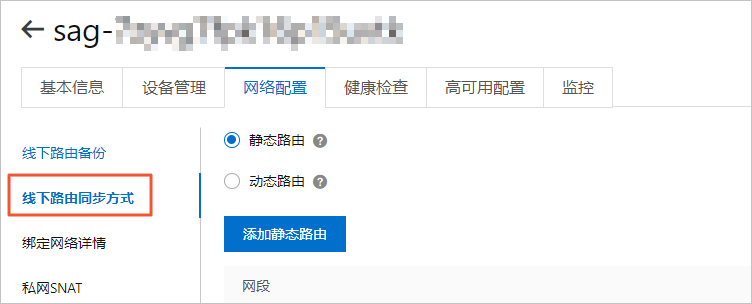

在智能接入网关控制台,将智能接入网关和广州IDC通过路由对接.

file

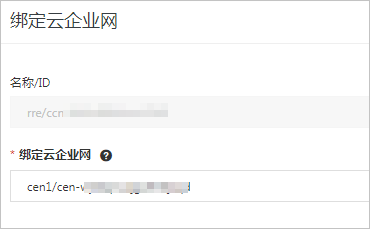

将智能接入网关所绑定的CCN加载到云企业网中,这样广州IDC便可以和云企业网内任意加载的网络实例进行互通。

file

互联互通
通过以上接入方式,将云下各IDC接入到云企业网中:
北京、上海IDC通过专线BGP上云,VBR加载到云企业网中。
杭州IDC通过VPN网关上云,挂载VPN网关的VPC加载到云企业网中。
广州IDC通过智能接入网关上云,智能接入网关关联的CCN加载到云企业网中。
在避免路由冲突的情况下,云企业网动态转发加载到它里面的网络实例路由,从而构建出一张全互联的混合云网络。

file

以北京CPE、北京VBR和深圳VPC为例,查看其路由表。
表 1. 北京CPE

目标网段 下一跳 路由类型
10.1.1.0/24 BGP邻居(北京VBR) BGP路由
10.1.2.0/24 BGP邻居(北京VBR) BGP路由
10.1.4.0/24 BGP邻居(北京VBR) BGP路由
192.168.1.0/24 BGP邻居(北京VBR) BGP路由
192.168.2.0/24 BGP邻居(北京VBR) BGP路由
192.168.3.0/24 BGP邻居(北京VBR) BGP路由
192.168.4.0/24 BGP邻居(北京VBR) BGP路由

表 2. 北京VBR

目标网段 下一跳 路由类型
10.1.3.0/24 BGP邻居(北京CPE) BGP路由
10.1.1.0/24 杭州VPC 云企业网路由
10.1.2.0/24 CCN 云企业网路由
10.1.4.0/24 上海VBR 云企业网路由
192.168.1.0/24 北京VPC 云企业网路由
192.168.2.0/24 深圳VPC 云企业网路由
192.168.3.0/24 上海VPC 云企业网路由
192.168.4.0/24 杭州VPC 云企业网路由

表 3. 深圳VPC

目标网段 下一跳 路由类型
10.1.1.0/24 杭州VPC 云企业网路由
10.1.2.0/24 CCN 云企业网路由
10.1.3.0/24 北京VBR 云企业网路由
10.1.4.0/24 上海VBR 云企业网路由
192.168.1.0/24 北京VPC 云企业网路由
192.168.3.0/24 上海VPC 云企业网路由
192.168.4.0/24 杭州VPC 云企业网路由
