Kubernetes集群扩容高可用架构《多Master环镜》

2020-11-22 分类：Kubernetes 阅读(1757) 评论(1)

高可用架构（扩容多Master架构）

Kubernetes作为容器集群系统，通过健康检查+重启策略实现了Pod故障自我修复能力，通过调度算法实现将Pod分布式部署，并保持预期副本数，根据Node失效状态自动在其他Node拉起Pod，实现了应用层的高可用性。

针对Kubernetes集群，高可用性还应包含以下两个层面的考虑：Etcd数据库的高可用性和Kubernetes Master组件的高可用性。而Etcd我们已经采用3个节点组建集群实现高可用，本节将对Master节点高可用进行说明和实施。

Master节点扮演着总控中心的角色，通过不断与工作节点上的Kubelet进行通信来维护整个集群的健康工作状态。如果Master节点故障，将无法使用kubectl工具或者API做任何集群管理。

Master节点主要有三个服务kube-apiserver、kube-controller-mansger和kube-scheduler，其中kube-controller-mansger和kube-scheduler组件自身通过选择机制已经实现了高可用，所以Master高可用主要针对kube-apiserver组件，而该组件是以HTTP API提供服务，因此对他高可用与Web服务器类似，增加负载均衡器对其负载均衡即可，并且可水平扩容。

根据服务器整体规划，这次我们高可用涉及的三台服务器（加粗字体）：

角色 IP 组件
k8s-master1 10.0.0.101 kube-apiserver，kube-controller-manager，kube-scheduler，etcd
k8s-master2 10.0.0.99 kube-apiserver，kube-controller-manager，kube-scheduler
k8s-node1 10.0.0.102 kubelet，kube-proxy，docker etcd
k8s-node2 10.0.0.103 kubelet，kube-proxy，docker，etcd
Load Balancer（Master） 10.0.0.98 ，10.0.0.90 (VIP) Nginx L4
Load Balancer（Backup） 10.0.0.97 Nginx L4

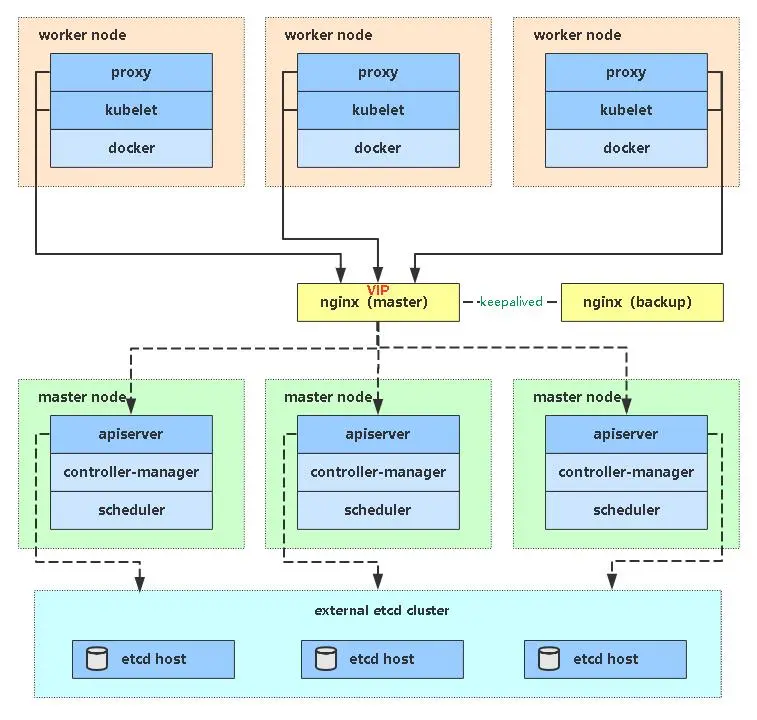

多Master架构图：
file

7.1 安装Docker

同上，不再赘述。
参考

https://www.gl.sh.cn/2020/11/20/er_jin_zhi_bu_shu_yi_tao_wan_zheng_de_kubernetes_gao_ke_yong_ji_qun.html#Docker

7.2 部署Master2 Node（10.0.0.99）

Master2 与已部署的Master1所有操作一致。所以我们只需将Master1所有K8s文件拷贝过来，再修改下服务器IP和主机名启动即可。

1. 创建etcd证书目录

在Master2创建etcd证书目录：

mkdir -p /opt/etcd/ssl

2. 拷贝文件（Master1操作）

拷贝Master1上所有K8s文件和etcd证书到Master2：

scp -r /opt/kubernetes root@10.0.0.99:/opt
scp -r /opt/cni/ root@10.0.0.99:/opt
scp -r /opt/etcd/ssl root@10.0.0.99:/opt/etcd
scp /usr/lib/systemd/system/kube* root@10.0.0.99:/usr/lib/systemd/system
scp /usr/bin/kubectl  root@10.0.0.99:/usr/bin

3. 删除证书文件

删除kubelet证书和kubeconfig文件：

rm -f /opt/kubernetes/cfg/kubelet.kubeconfig
rm -f /opt/kubernetes/ssl/kubelet*

4. 修改配置文件IP和主机名

修改apiserver、kubelet和kube-proxy配置文件为本地IP：

vi /opt/kubernetes/cfg/kube-apiserver.conf
...
--bind-address=10.0.0.99 \
--advertise-address=10.0.0.99 \
...

vi /opt/kubernetes/cfg/kubelet.conf
--hostname-override=k8s-master2

vi /opt/kubernetes/cfg/kube-proxy-config.yml
hostnameOverride: k8s-master2

5. 启动设置开机启动

systemctl daemon-reload
systemctl start kube-apiserver
systemctl start kube-controller-manager
systemctl start kube-scheduler
systemctl start kubelet
systemctl start kube-proxy
systemctl enable kube-apiserver
systemctl enable kube-controller-manager
systemctl enable kube-scheduler
systemctl enable kubelet
systemctl enable kube-proxy

6. 查看集群状态

kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
etcd-2               Healthy   {"health":"true"}
controller-manager   Healthy   ok
etcd-1               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}

7. 批准kubelet证书申请

kubectl get csr
NAME                                                   AGE    SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-54B9gM3BVY8DaSIgOpYxdsXcfruKquCuYdPCrYmlE_g   2m7s   kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Pending

kubectl certificate approve node-csr-54B9gM3BVY8DaSIgOpYxdsXcfruKquCuYdPCrYmlE_g
certificatesigningrequest.certificates.k8s.io/node-csr-54B9gM3BVY8DaSIgOpYxdsXcfruKquCuYdPCrYmlE_g approved

kubectl get node
NAME          STATUS   ROLES    AGE   VERSION
k8s-master    Ready    <none>   31h   v1.18.3
k8s-master2   Ready    <none>   46s   v1.18.3
k8s-node1     Ready    <none>   24h   v1.18.3
k8s-node2     Ready    <none>   24h   v1.18.3

如果你在学习中遇到问题或者文档有误可联系微信: guilin_20

7.3 部署Nginx负载均衡器

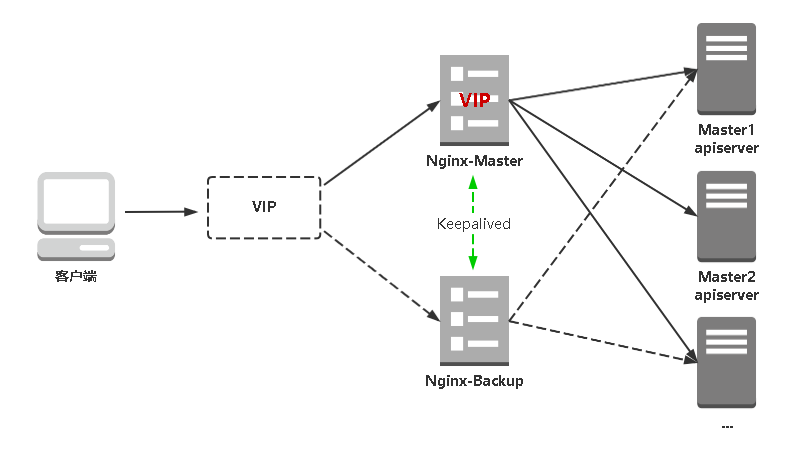

kube-apiserver高可用架构图：
file

  • Nginx是一个主流Web服务和反向代理服务器，这里用四层实现对apiserver实现负载均衡。

  • Keepalived是一个主流高可用软件，基于VIP绑定实现服务器双机热备，在上述拓扑中，Keepalived主要根据Nginx运行状态判断是否需要故障转移（偏移VIP），例如当Nginx主节点挂掉，VIP会自动绑定在Nginx备节点，从而保证VIP一直可用，实现Nginx高可用。

1. 安装软件包（主/备）

yum install nginx keepalived -y

2. Nginx配置文件（主/备一样）

cat > /etc/nginx/nginx.conf << "EOF"
user nginx;
worker_processes auto;
error_log /var/log/nginx/error.log;
pid /run/nginx.pid;

include /usr/share/nginx/modules/*.conf;

events {
    worker_connections 1024;
}

3. keepalived配置文件（Nginx Master）

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 100    # 优先级，备服务器设置 90
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        10.0.0.90/24
    }
    track_script {
        check_nginx
    }
}
EOF

  • vrrp_script：指定检查nginx工作状态脚本（根据nginx状态判断是否故障转移）

  • virtual_ipaddress：虚拟IP（VIP）

检查nginx状态脚本：


chmod +x /etc/keepalived/check_nginx.sh

4. keepalived配置文件（Nginx Backup）

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_BACKUP
}
vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}
vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.90/24
    }
    track_script {
        check_nginx
    }
}
EOF

上述配置文件中检查nginx运行状态脚本：

cat > /etc/keepalived/check_nginx.sh  << "EOF"
#!/bin/bash
count=$(ps -ef |grep nginx |egrep -cv "grep|$$")

if [ "$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF
chmod +x /etc/keepalived/check_nginx.sh

注：keepalived根据脚本返回状态码（0为工作正常，非0不正常）判断是否故障转移。

5. 启动并设置开机启动

systemctl daemon-reload
systemctl start nginx
systemctl start keepalived
systemctl enable nginx
systemctl enable keepalived

6. 查看keepalived工作状态

ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:7f:ca:ac brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.98/24 brd 10.0.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 10.0.0.90/24 scope global secondary eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::a7e8:d99:10bc:8c14/64 scope link tentative dadfailed
       valid_lft forever preferred_lft forever
    inet6 fe80::95bf:275b:6f2d:cbc5/64 scope link tentative dadfailed
       valid_lft forever preferred_lft forever
    inet6 fe80::f435:73e1:6827:23db/64 scope link tentative dadfailed
       valid_lft forever preferred_lft forever

可以看到，在eth0网卡绑定了10.0.0.90 虚拟IP，说明工作正常。

7. Nginx+Keepalived高可用测试

关闭主节点Nginx，测试VIP是否漂移到备节点服务器。

nginx -s stop
ip a|grep 10.0.0.90  # 发现VIP已从主节点转到了备用节点上

主节点nginx服务恢复后VIP会再次转回来

8. 访问负载均衡器测试

找K8s集群中任意一个节点，使用curl查看K8s版本测试，使用VIP访问：

curl -k https://10.0.0.90:6443/version
{
  "major": "1",
  "minor": "18",
  "gitVersion": "v1.18.3",
  "gitCommit": "2e7996e3e2712684bc73f0dec0200d64eec7fe40",
  "gitTreeState": "clean",
  "buildDate": "2020-05-20T12:43:34Z",
  "goVersion": "go1.13.9",
  "compiler": "gc",
  "platform": "linux/amd64"
}

可以正确获取到K8s版本信息，说明负载均衡器搭建正常。该请求数据流程：curl -> vip(nginx) -> apiserver

通过查看Nginx日志也可以看到转发apiserver IP：

tail /var/log/nginx/k8s-access.log
10.0.0.103 10.0.0.101:6443 - [22/Nov/2020:22:29:36 +0800] 200 416

到此还没结束，还有下面最关键的一步。

7.4 修改所有Worker Node连接LB VIP

试想下，虽然我们增加了Master2和负载均衡器，但是我们是从单Master架构扩容的，也就是说目前所有的Node组件连接都还是Master1，如果不改为连接VIP走负载均衡器，那么Master还是单点故障。

因此接下来就是要改所有Node组件配置文件，由原来10.0.0.101修改为10.0.0.90（VIP）：

角色 IP
k8s-master1 10.0.0.101
k8s-master2 10.0.0.99
k8s-node1 10.0.0.102
k8s-node2 10.0.0.103

也就是通过kubectl get node命令查看到的节点。

在上述所有Worker Node执行：


systemctl restart kubelet
systemctl restart kube-proxy

检查节点状态：

[root@k8s-master ~]# kubectl get node
NAME          STATUS   ROLES    AGE   VERSION
k8s-master    Ready    <none>   32h   v1.18.3
k8s-master2   Ready    <none>   30m   v1.18.3
k8s-node1     Ready    <none>   25h   v1.18.3
k8s-node2     Ready    <none>   25h   v1.18.3

[root@k8s-master2 ~]# kubectl get node
NAME          STATUS   ROLES    AGE   VERSION
k8s-master    Ready    <none>   32h   v1.18.3
k8s-master2   Ready    <none>   30m   v1.18.3
k8s-node1     Ready    <none>   25h   v1.18.3
k8s-node2     Ready    <none>   25h   v1.18.3

至此，一套完整的 Kubernetes 高可用集群就部署完成了！

PS：如果你是在公有云上，一般都不支持keepalived，那么你可以直接用它们的负载均衡器产品（内网就行，还免费~），架构与上面一样，直接负载均衡多台Master kube-apiserver即可！

如果你在学习中遇到问题或者文档有误可联系桂林哥~
