自已动手换菱智M3导航

10月份新提了一辆菱智M3加长版的,性价比高,唯独就是中控配置太低,只有收音机,USB都需要转接头,而且倒车太费劲。所有趁双十一在马云家买了个中控和倒车摄像头,自认动手能力比较强,所有全部安装都是自己完成的。下面上图,第一次发帖,有不对的多多见谅,只希望能对各位有所帮助。

自已动手换菱智M3导航

自已动手换菱智M3导航

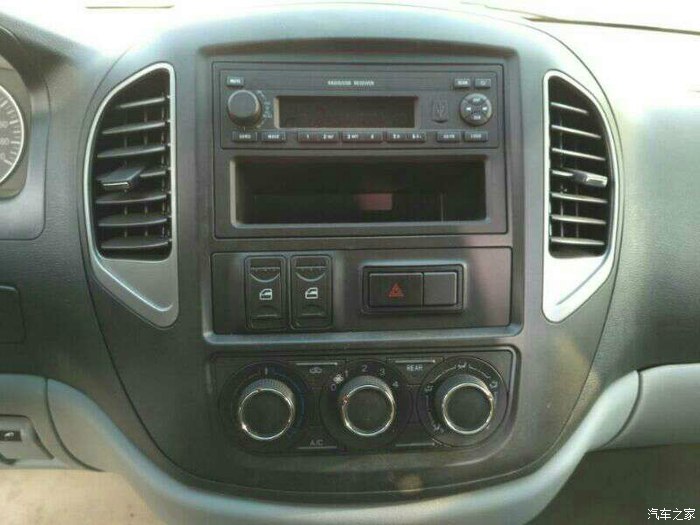

原车中控,只有收音机,USB接口还是迷你的。





自已动手换菱智M3导航

自已动手换菱智M3导航

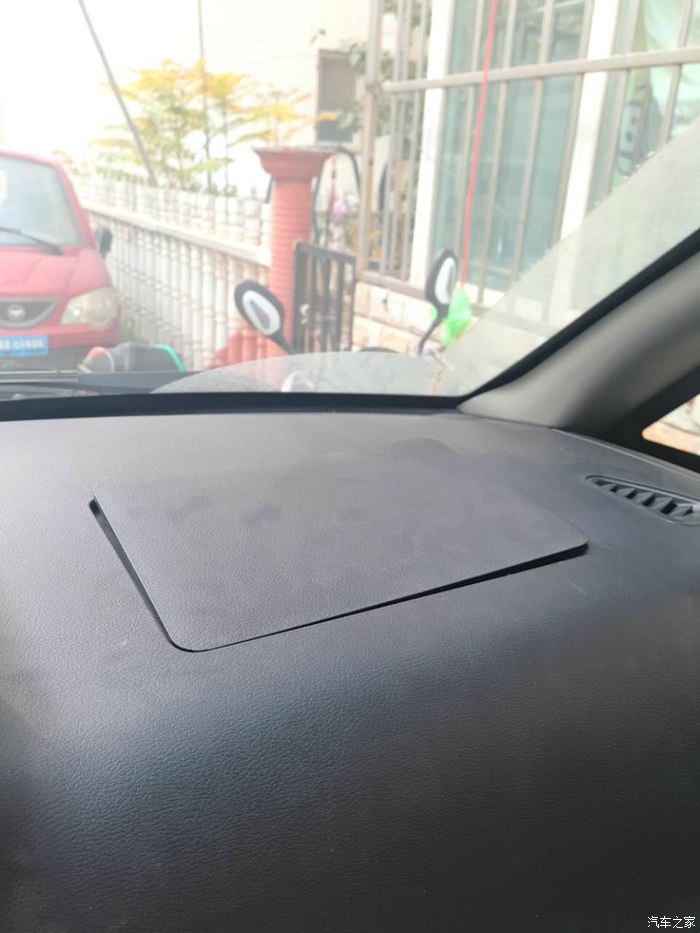

把副驾驶前面的盖子撬开,用平头螺丝刀就可以,从角开始,很好撬的。





自已动手换菱智M3导航

自已动手换菱智M3导航



撬开后,里边有根蓝色的拉索,这是冷暖风的拉索,要把它先拽下来,否则中控拿不下来的





自已动手换菱智M3导航

自已动手换菱智M3导航

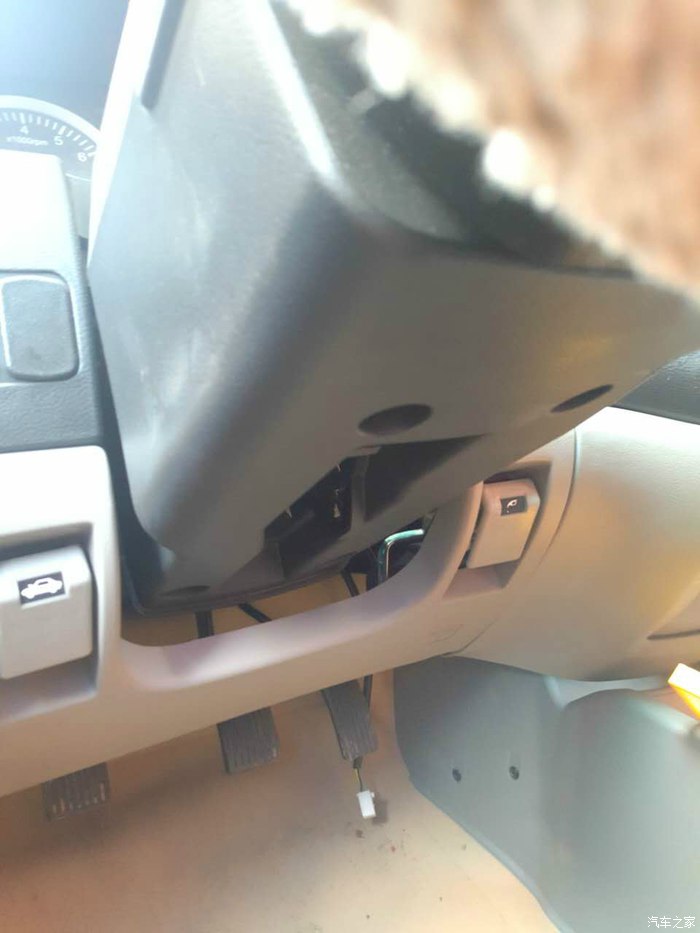

还有一根拉索在主驾的下边,要趴下,用手从油门这才能够到





自已动手换菱智M3导航

自已动手换菱智M3导航

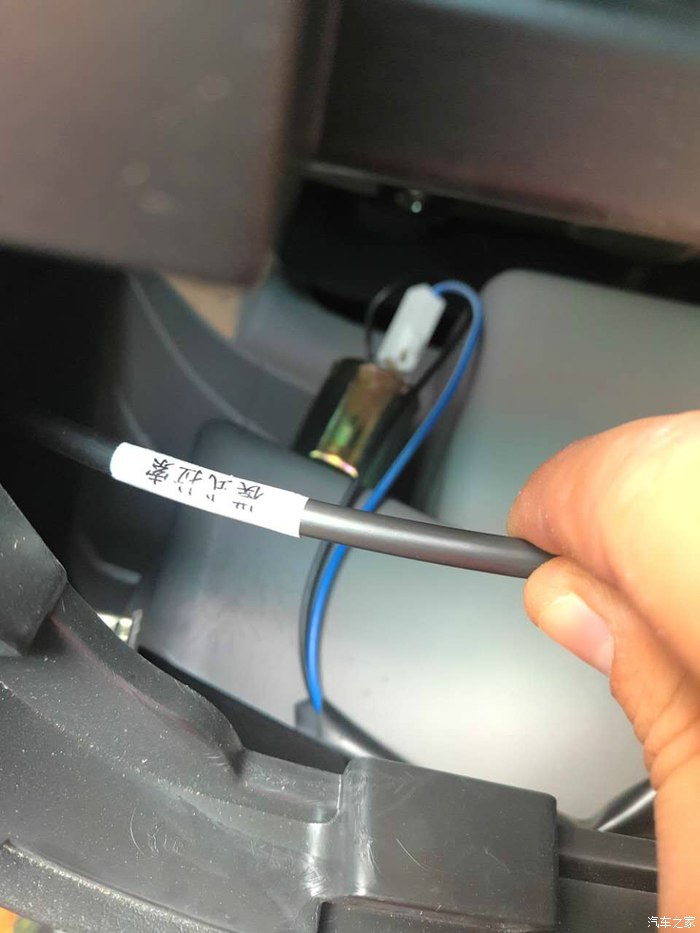

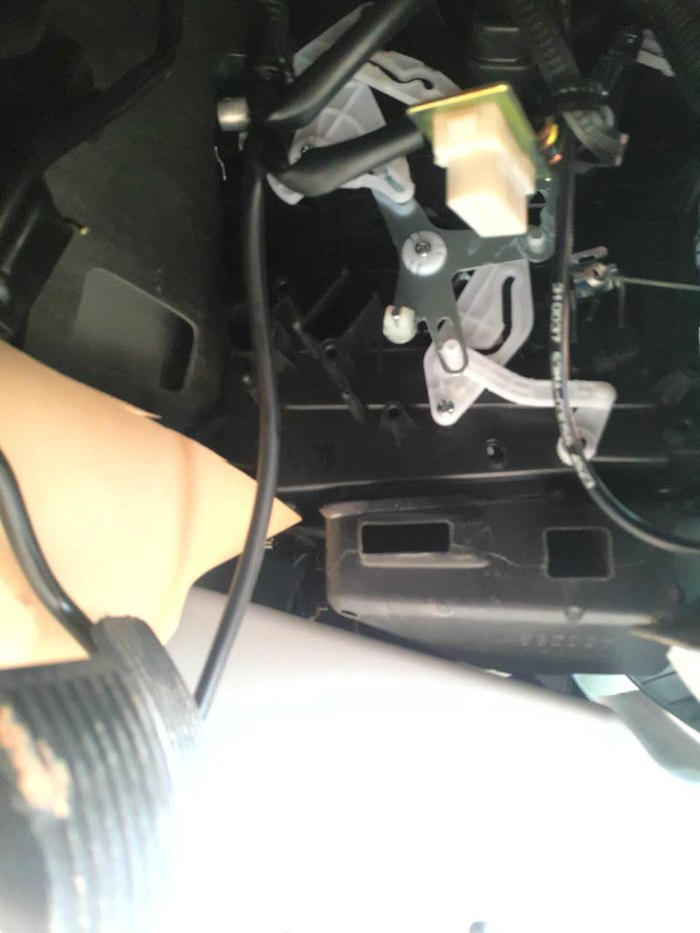

就是这,是吹风模式拉索,黑色的。也需要摘下来,如果不知道是哪根,可以用另一只手旋一下吹风模式看看(白色的帽一拽就下来)





自已动手换菱智M3导航

自已动手换菱智M3导航



就是这根,两根拉索都摘下来,中控才能拆





拆中控的时候忘拍照了,但是很简单,也是用平头螺丝刀直接撬边就行,16款的中控上应该没有香水盒,所以是用卡子卡住的,下面图上有。

自已动手换菱智M3导航

自已动手换菱智M3导航

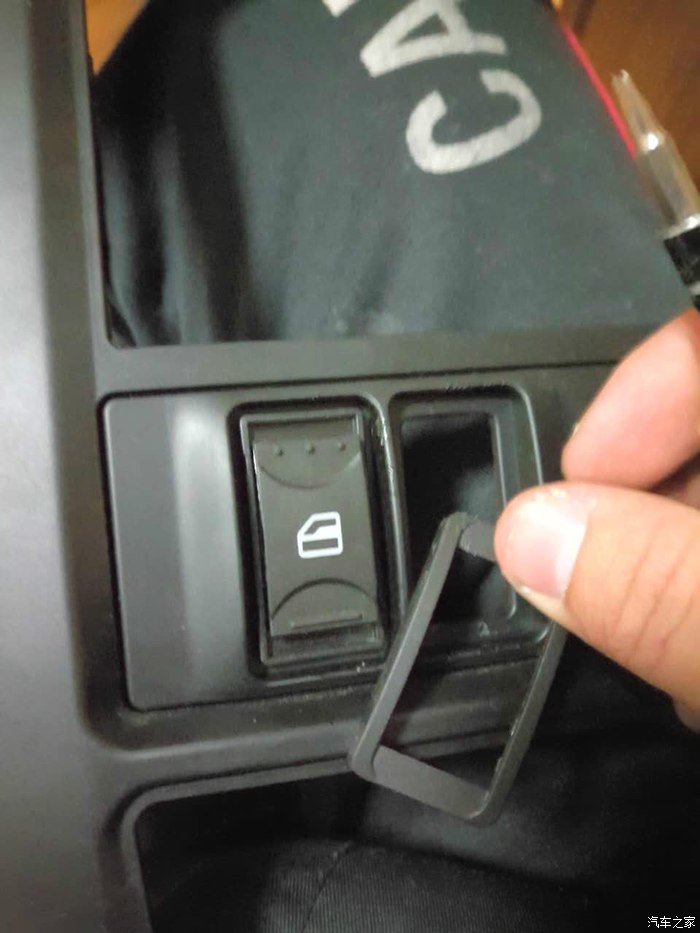

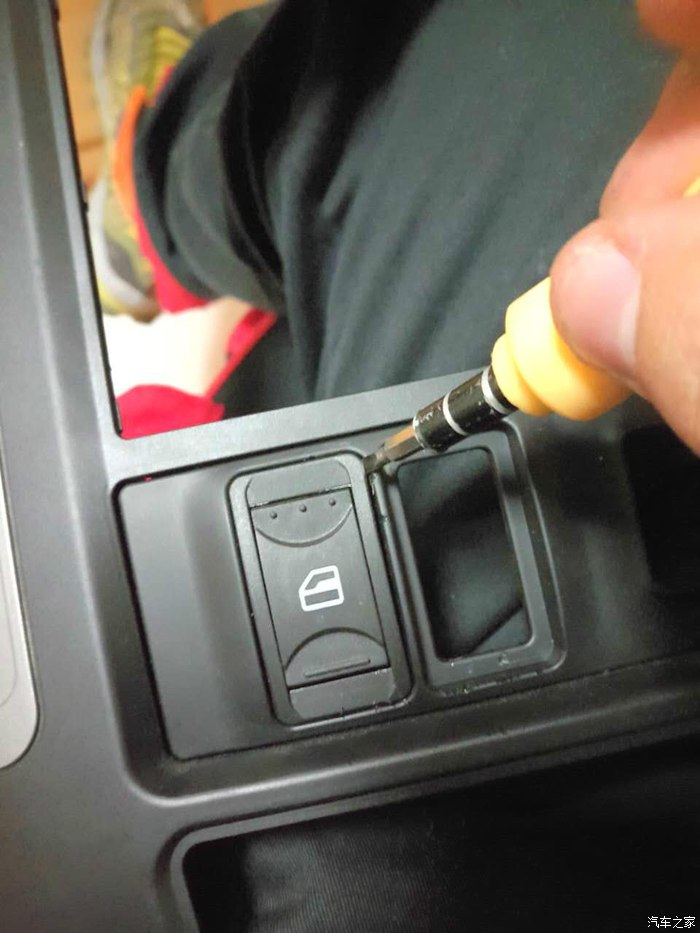

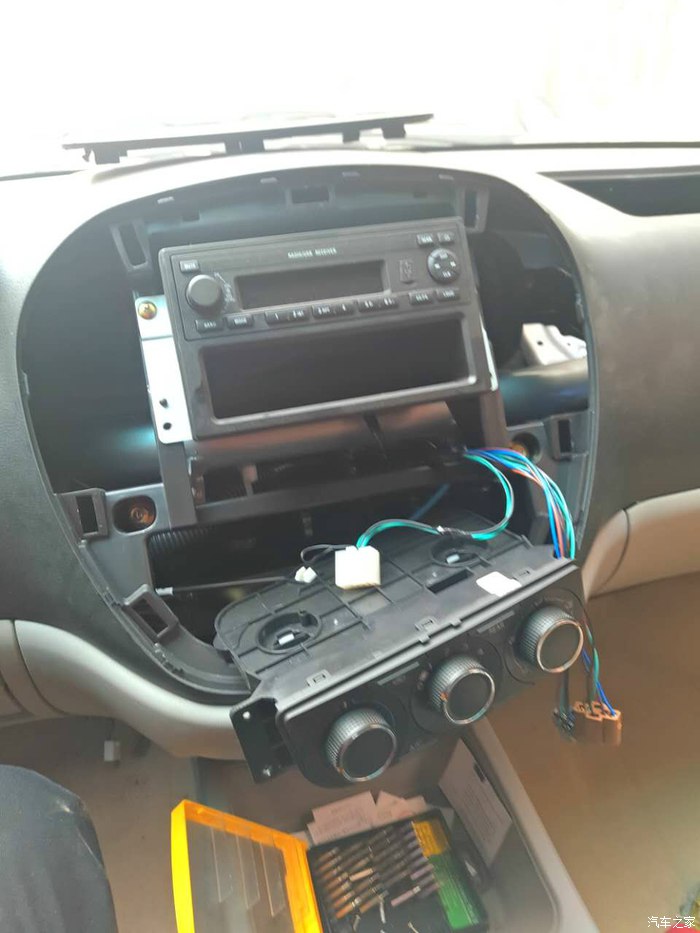

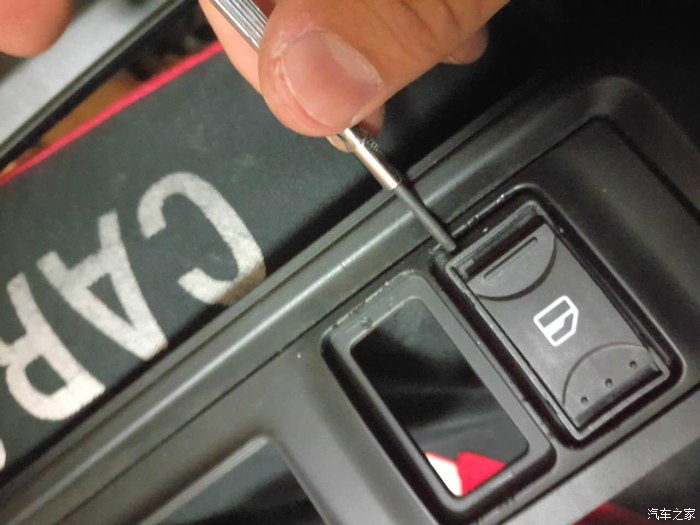

撬下来之后,收音机是用螺丝装在车上了,还需要单独拆。但是注意升降按钮和空调控制的线要摘下来。这里一定要小心,都是用小螺丝刀撬,千万不要撬坏,心急吃不了热豆腐





自已动手换菱智M3导航

自已动手换菱智M3导航



自已动手换菱智M3导航

自已动手换菱智M3导航



自已动手换菱智M3导航

自已动手换菱智M3导航



自已动手换菱智M3导航

自已动手换菱智M3导航



自已动手换菱智M3导航

自已动手换菱智M3导航

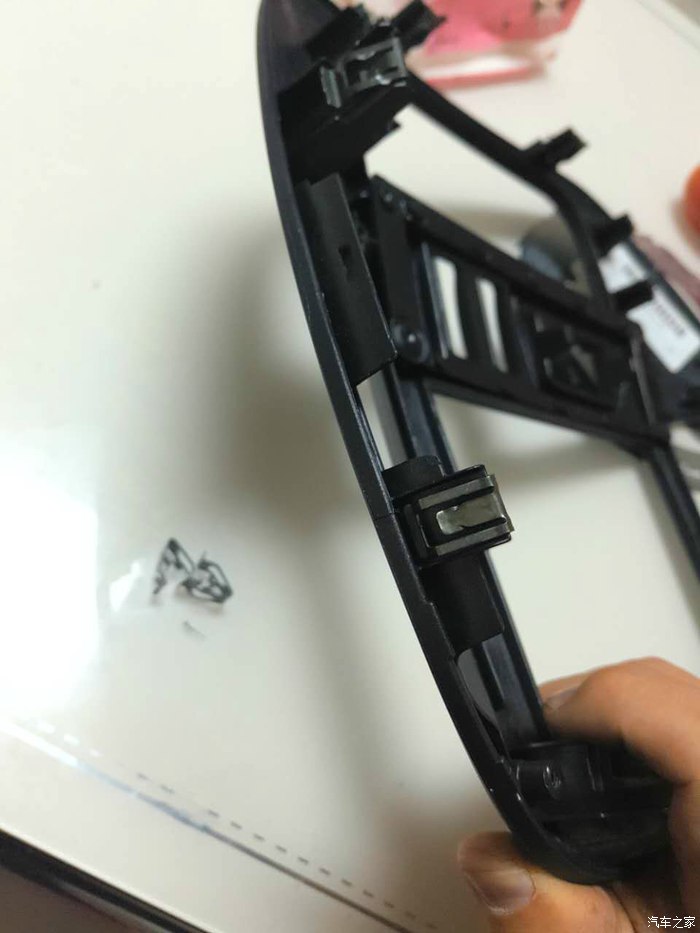

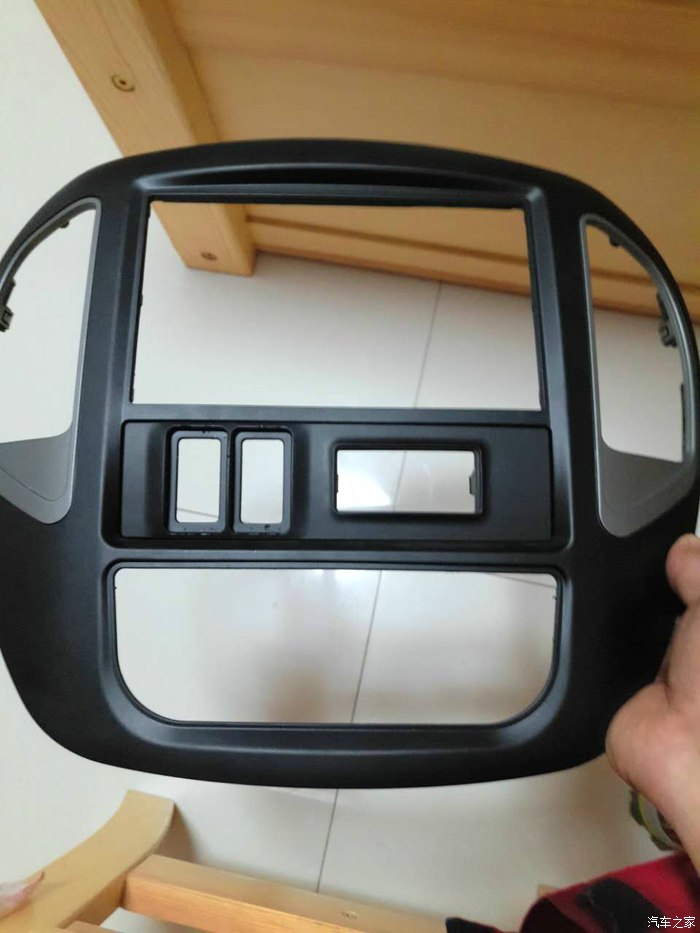

这些卡子也是要拆下来的,直接用尖嘴钳子拽就行,外壳就是这些卡住的。





自已动手换菱智M3导航

自已动手换菱智M3导航



马云家的导航





自已动手换菱智M3导航

自已动手换菱智M3导航

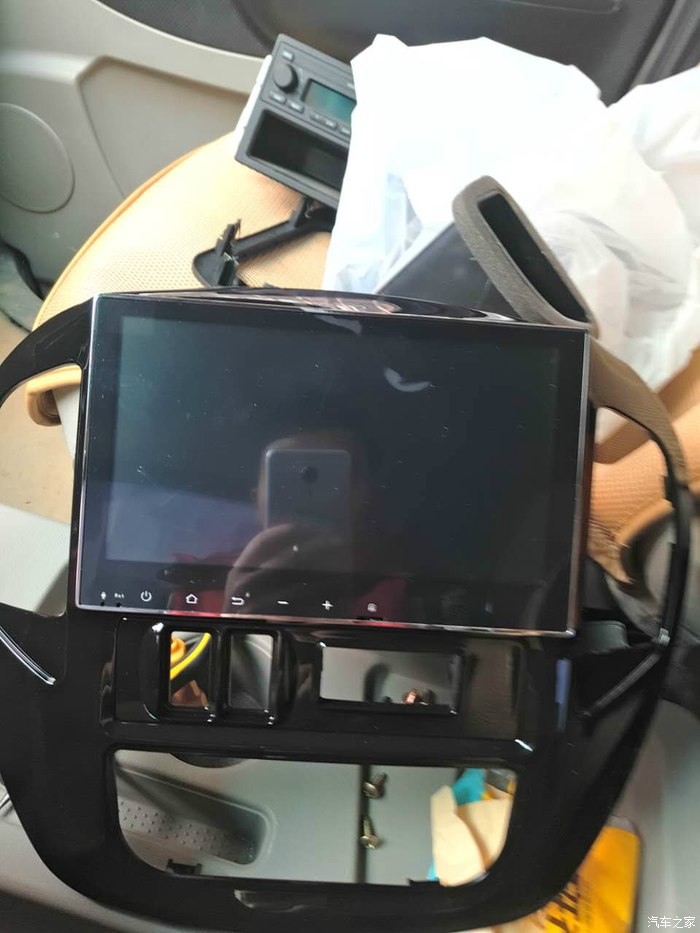

9英寸,外壳看着比原车的质量要好,不用接线,把收音机拆下后,直接和原车插头连接就行。





自已动手换菱智M3导航

自已动手换菱智M3导航

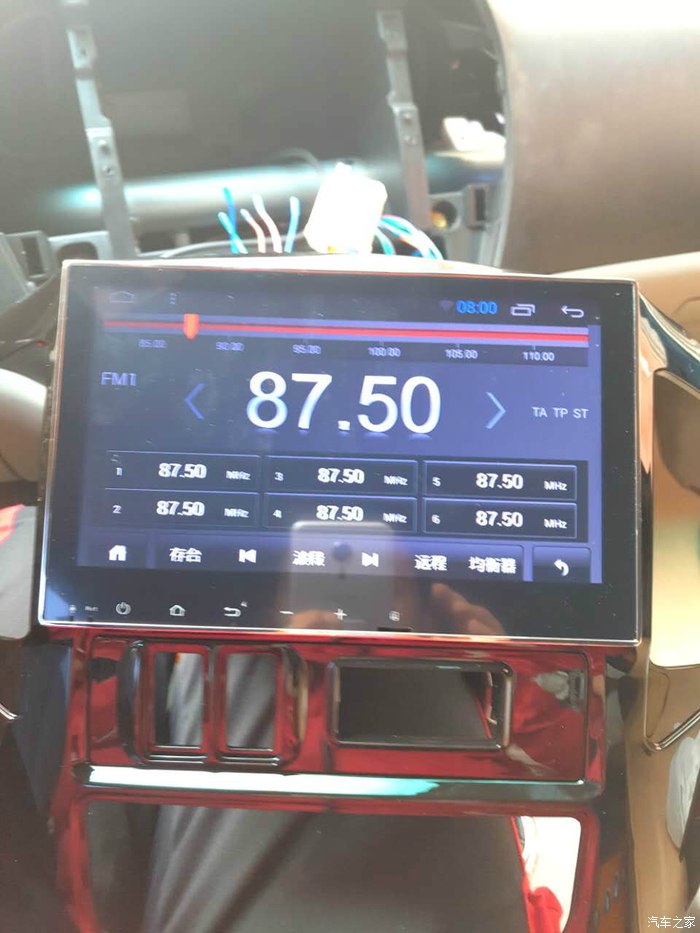

什么都没接,先开机试一下





中控没问题,接着要安装倒车摄像头了。因为是加长版,所有多要了一根线。

自已动手换菱智M3导航

自已动手换菱智M3导航



把后门打开后,要把这个(具体叫什么我也不知道

自已动手换菱智M3导航

自已动手换菱智M3导航

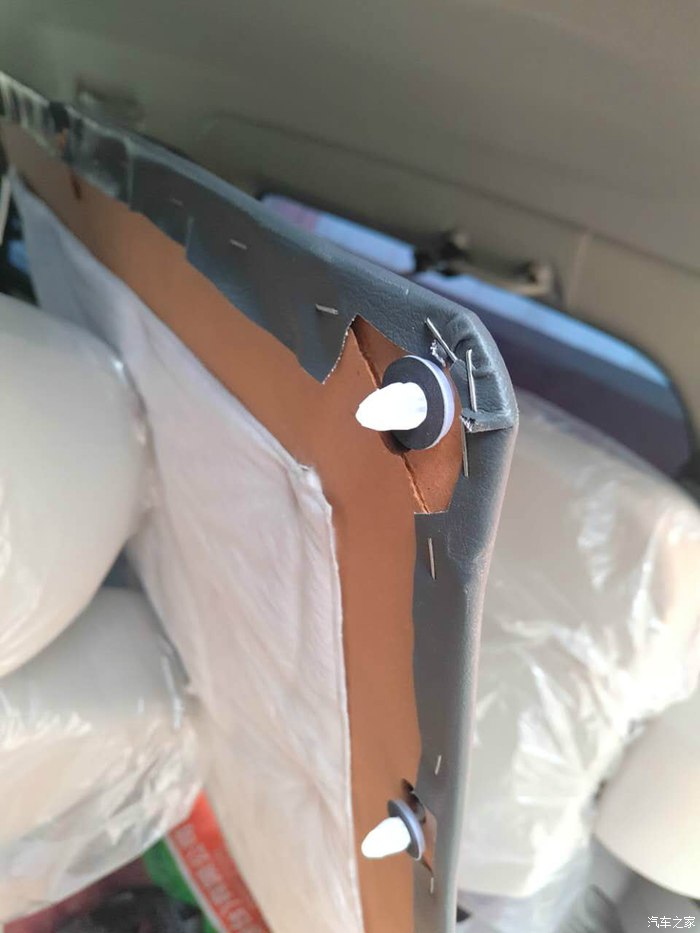

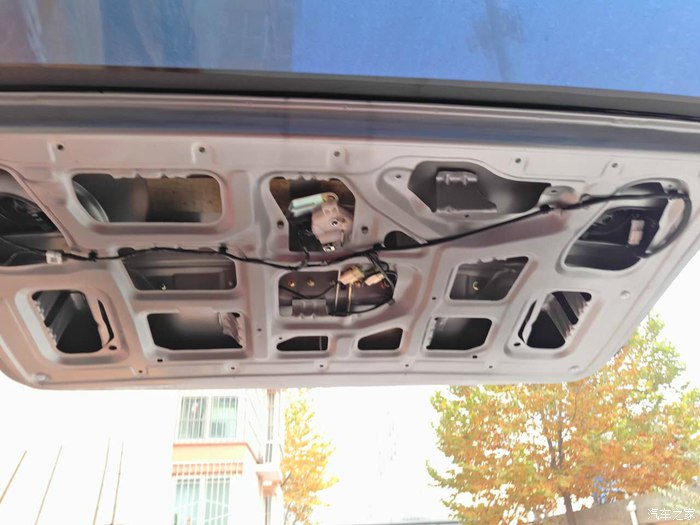

)给拆下来,特别注意的是,这个板也是塑料卡子卡住的,直接撬就行,但是板特别次,下边两个角被我撬坏了,最后用双面胶给粘上的





自已动手换菱智M3导航

自已动手换菱智M3导航

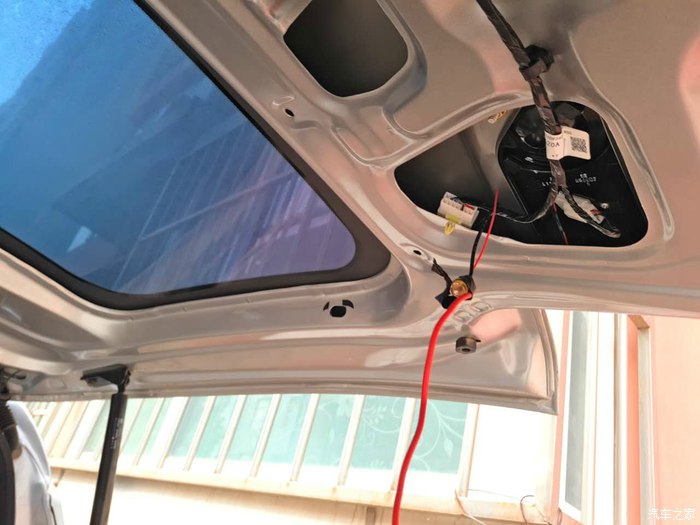

拆掉后板,摄像头的线是在牌照灯那给穿过去的,要在外边把拍照灯先卸下来





自已动手换菱智M3导航

自已动手换菱智M3导航



跑线,有些不好穿线的地方,用强电硬线带过去的,主要是后门,其他地方很容易的,我是顺着门胶条跑的线





后视接线方法具体看视频就可以了 http://v.youku.com/v_show/id_XMTc2NzMyNDY2OA==.html
接好线后,怎么拆的,反着装回去就可以了

自已动手换菱智M3导航

自已动手换菱智M3导航

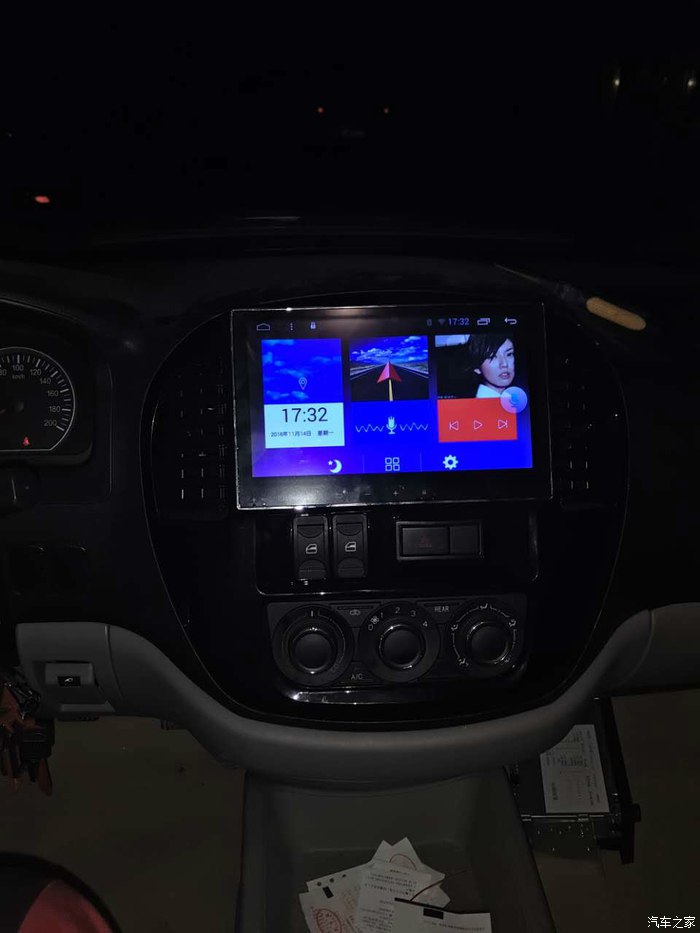

安装后效果,感觉直接提升一个档次





因为是所有东西都是一个人安装的,从下午直接到晚上,所有有些东西忘了拍照,但是安装后感觉非常满意,而且自己动手丰衣足食,特别有成就感,基本没有弄坏任何东西。各位如果有不明白的,很乐意解答。如果不满意,还是请多多见谅。
