今天给大家看看小爱同学的内部拆解详情

相信很多人已经抢购了无数次的小爱同学,这款小米发布的智能音响,从一发布就引起了广大朋友们的疯狂抢购,而且在京东和天猫以及小米商城上获得了大家的一致好评。就算是双十一天猫精灵直接立减400元也未能撼动小米小爱音响在大家心中的地位,现在依旧是每次上货都会被抢购一空。

看到大家如此的喜欢这款音响,小编也满足一下大家的好奇心,给大家分享一下这款音响的拆机详情。

这就是“小爱同学”,20余厘米高、9.5厘米方的一个柱体,下方四周布满圆孔,这是声音的通路,音频无指向设计。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

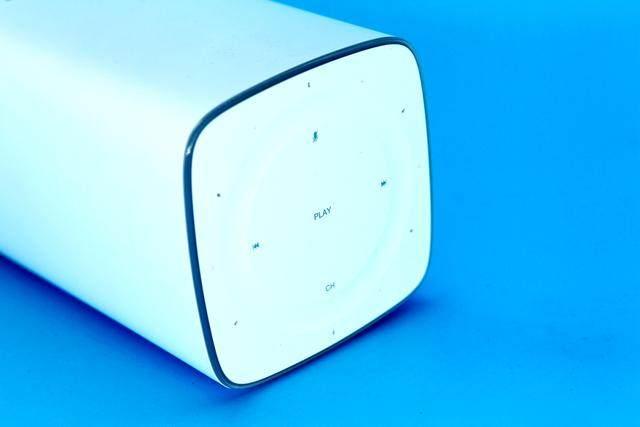

周围有6个拾音孔,内部市6个高灵敏读MIC,用于获取环语音指令。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

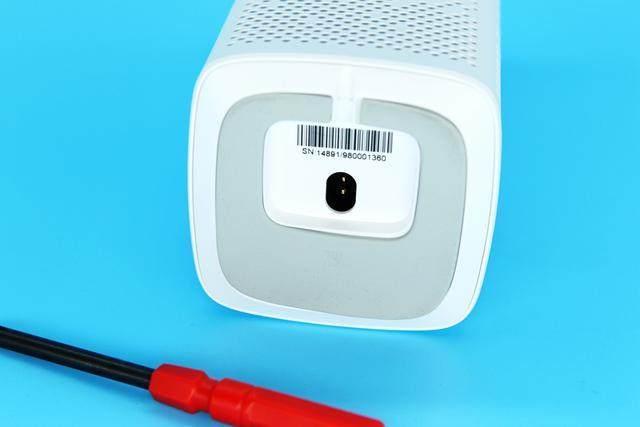

底部是电源接口,采用12V直流电源,同时橡胶垫能增大和桌面的摩擦以及消除振动。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

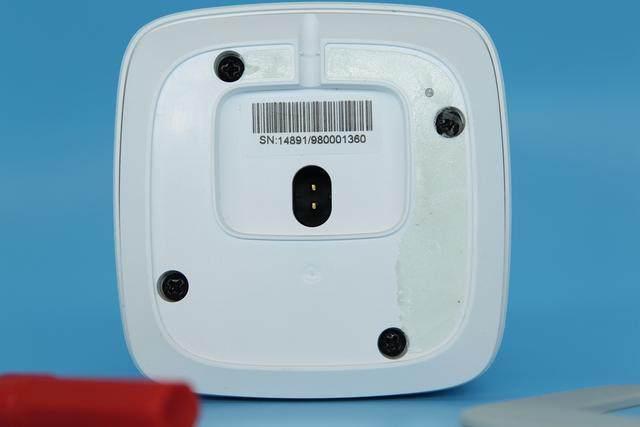

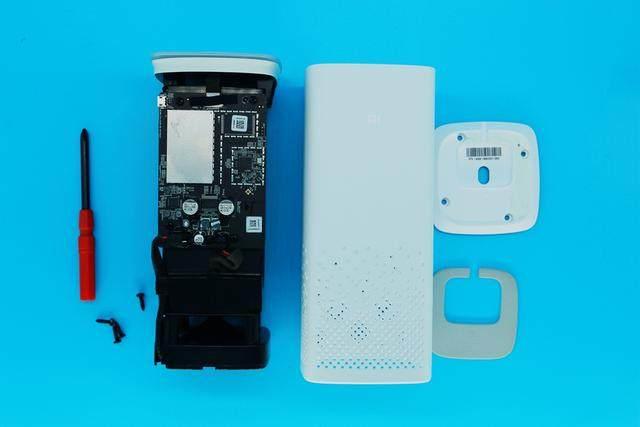

把橡胶垫撕下来,可以看到4枚自攻螺丝,把螺丝拆掉,“小爱同学”就拆开了。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

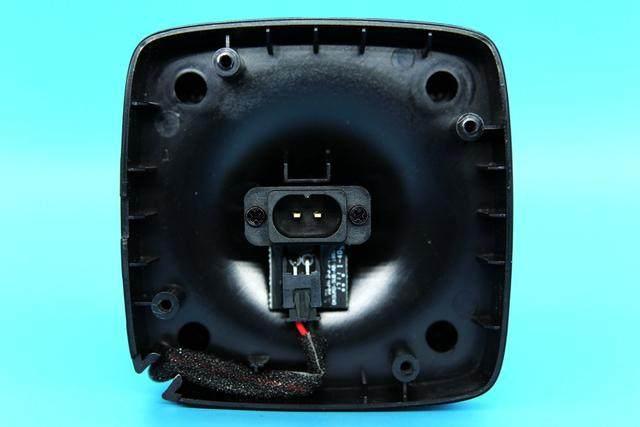

机芯底部的电源接口被安排再锥形反射器底部,电源线用减震海绵包裹,以免在播放音乐时候出现震动杂音。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

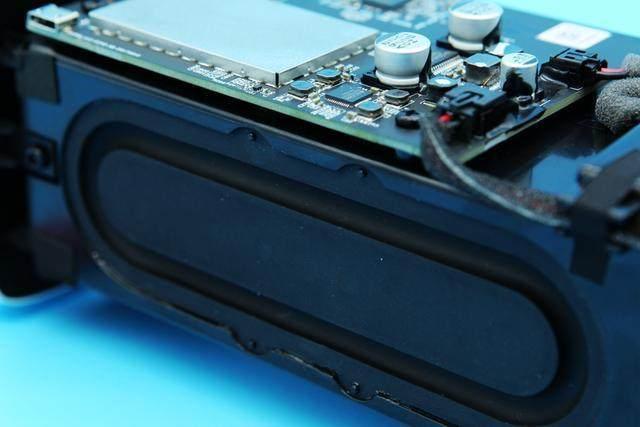

最大的部件就是音箱部分,主板就装在音箱体上。音箱为单喇叭,采用一个内磁是全频带喇叭,为了对低频进行有效延伸,左右两侧各安排了一个无源低音辐射单元,能有效改善低音效果。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

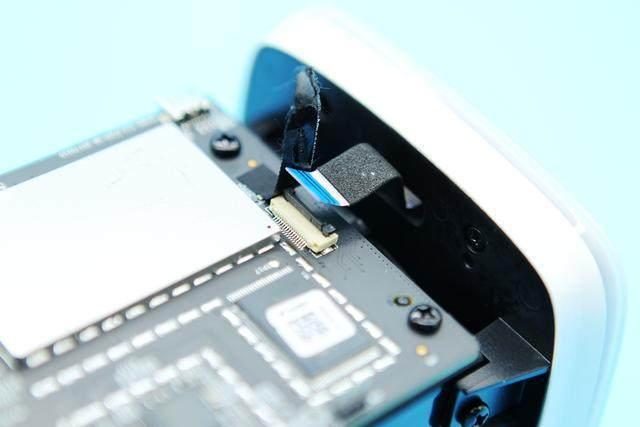

顶部的触摸按键、LED指示灯和MIC通过一条柔性电缆和主板相连。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

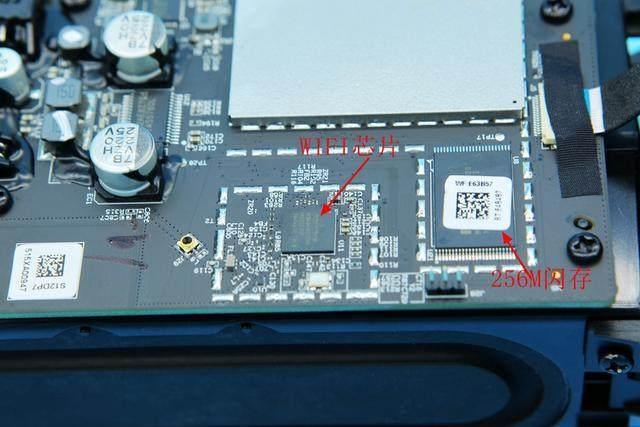

主板上有一个大大的屏蔽罩,内部市CPU,也是就是“小爱同学”BCM43458芯片,这个芯片小米的互联网音响也在使用,旁边得市256M闪存,用于存放系统数据。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

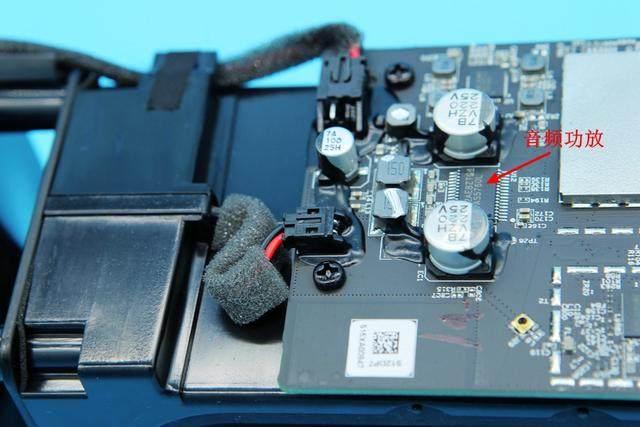

音频功放采用德州仪器得TAS5760,是D类数字功放,由于“小爱同学”是单声道设计,这个功放采用BTL接法,可以在较低得电源下获得足够大的输出功率,而TAS5760再12V得电压下如果8欧负载,能输出每声道8W的功率,而在1W输出的时候,THD(谐波失真)仅为0.03%。下方贴标签纸的是WIFI印刷天线。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

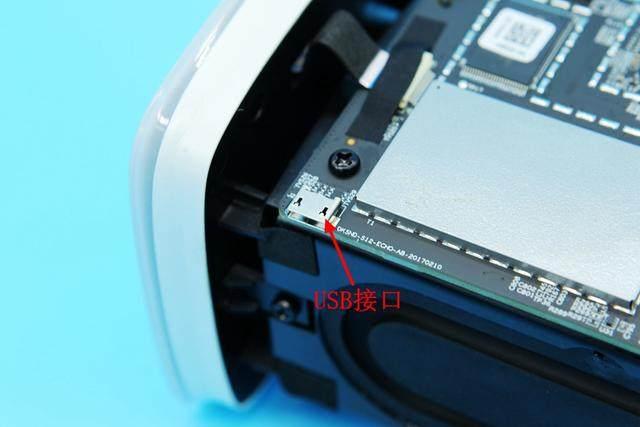

在电路板的上方我们发现一个MicroUSB接口,用数据线和PC相连,PC没有反应,仔细观察,发现数据引脚上的电阻没有安装,应该是为以后预留的,不知道正式版的能否实现PC连接功能。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

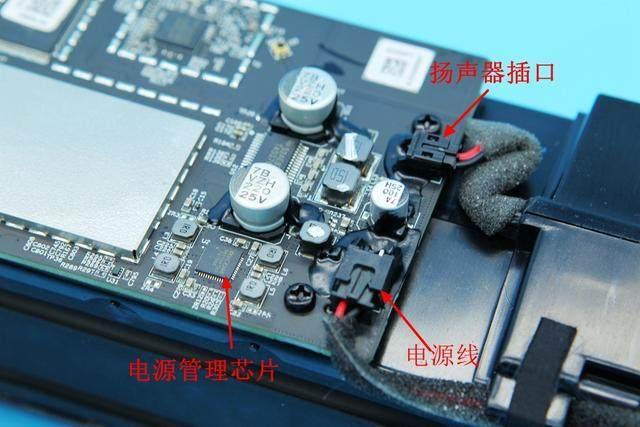

电源管理芯片使用理光的RN5T567芯片。电源线和扬声器都采用接插件,都包裹防震海棉。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

顶部面板连线拆掉后,再把两侧3颗自攻螺丝拆下,顶板就可以拆下来了。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

和传统音箱不同,“小爱同学”的声音需要全向传送,因此,扬声器安排在底部,同时使用锥形反射器把把声音向四周反射,达到无指向的目的。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

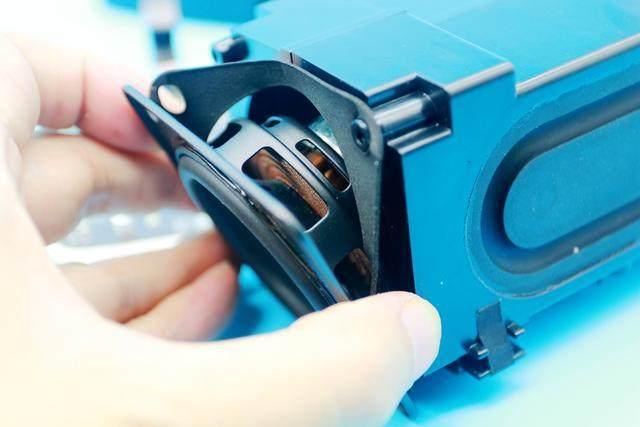

喇叭是全频带小口径橡皮边喇叭,内磁式,和箱体之间有密封胶圈,可以看到音圈,线很粗,属于长冲程喇叭。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

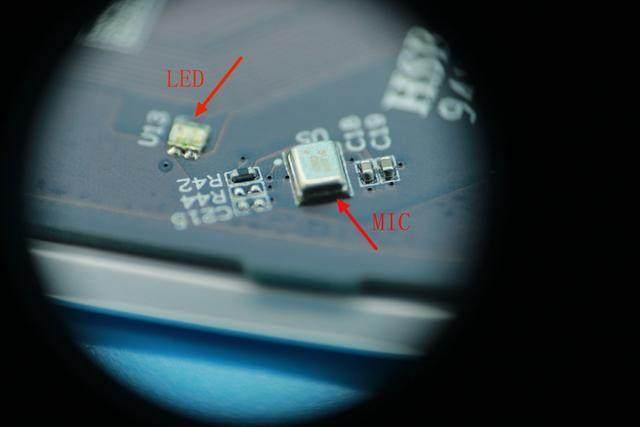

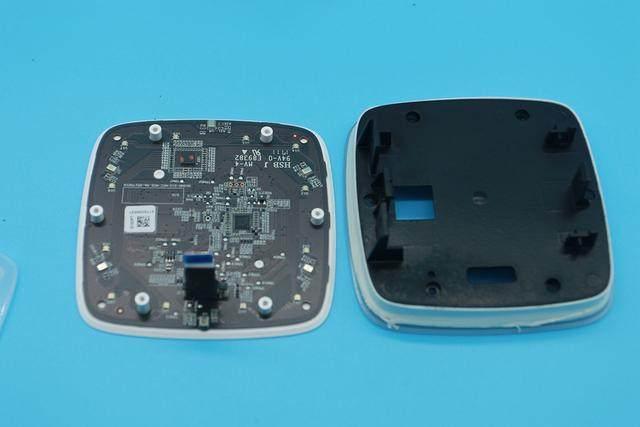

顶部的触摸和LED控制也是子啊一块PCB上,总共有6个高灵敏度电容话筒(MIC)和12颗三色LED。

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

怕你们看不清,来个高清放大图

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

今天给大家看看小爱同学的内部拆解详情

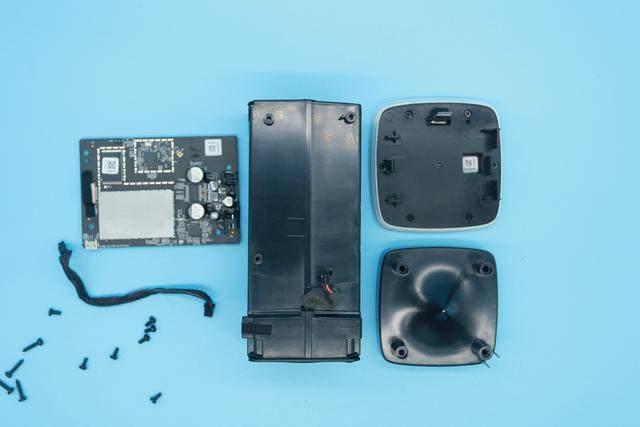

以上就是一个小爱音响的拆解详情图,希望可以满足大家的好奇心
